Шасси
Под словом "шасси" мы понимаем станину корпуса - его основу, корпус компьютера без крышки и электроники. От того, насколько качественно сделаны шасси, во многом зависит и удобство сборки и последующие шум и вибрация. Сегодня большинство корпусов имеют алюминиевые шасси. Внутри они легко царапаются, но снаружи этого не заметно.
Шасси должны давать максимально свободный доступ ко внутреннему пространству корпуса. Все грани должны быть закруглёнными, чтобы о них не царапаться и чтобы не вызывать дополнительный шум при проходе через них воздушных потоков. Кроме того, по элементам шасси прокладываются кабели и провода внутри платформы, чтобы не мешать эффективной вентиляции.
Вообще, сняв крышку с корпуса barebone-платформы, можно сделать вывод, почему одни баребонки стоят дороже других, ведь конструкция шасси - чуть ли не основное отличие, по которому можно и нужно судить о платформе. И если EliteGroup для создания EZ-Buddie просто поставили корпус формата "Baby" на боковое ребро и уменьшили его в размерах, а MSI просто сделали MicroATX более компактным, то Shuttle без преувеличения изобрели компьютер заново.
Размещение блока питания
Достаточно посмотреть, как размещается блок питания в этих платформах. В EZ-Buddie блок питания вынесен наружу, что позволило сэкономить внутреннее пространство корпуса и упростить систему вентиляции. Бесспорно, оригинальное решение, но не совсем удобное, если компьютер будет находиться далеко от розетки и БП будет висеть в воздухе.

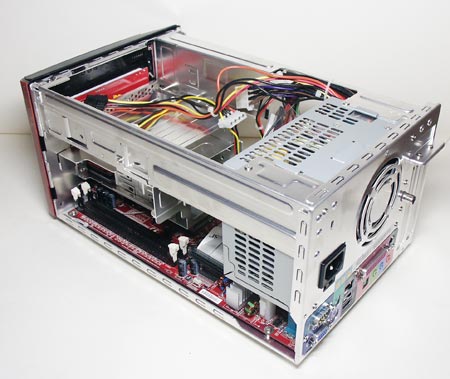

В платформах MSI MEGA блок питания так же, как и в ATX корпусах, установлен в задней части корпуса. Даже по своим размерам он не сильно отличается от слабых БП обычных компьютеров, хотя имеет честную мощность в 250 Вт. Ошибка конструкторов MSI в том, что вентилятор блока питания забирает воздух не изнутри корпуса, а снаружи, через отверстия в боковых стенках. Таким образом, вентиляции компьютера он мало содействует.

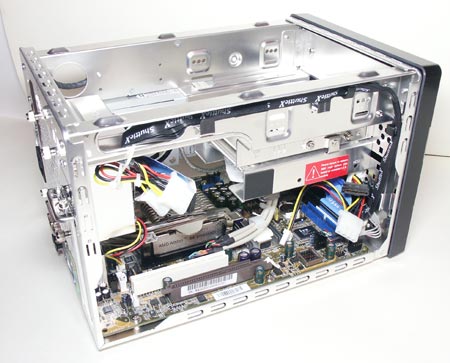

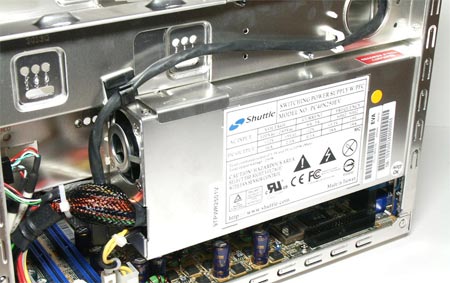

В платформах Shuttle XPC блок питания размещается наиболее удачно. По своим размерам он вытянут по длине, но компактнее по ширине и высоте. Это позволяет установить его сбоку, вдоль правой стенки корпуса. В последних блоках питания Shuttle используется один вентилятор диаметром примерно 50 мм, забирающий воздух от процессора и выгоняющий его наружу из корпуса. Таким образом, Shuttle не только оптимально использовали место в корпусе, но и улучшили систему вентиляции компьютера.
При всём этом блоки питания Shuttle работают заметно тише, чем у конкурентов, а имеют ту же самую мощность.
Корзины для жёстких дисков
Корзины для жёстких дисков - обязательная составляющая платформы формата SFF. Удобный способ крепления винчестера в корзину, которая затем монтируется в шасси, был заимствован у серверных корпусов. Вопрос в том, как это должно происходить. В платформах ECS EZ-Buddie винчестер устанавливается на ребро вертикально и немного обдувается вентилятором от процессорного кулера. Крепление корзины осуществляется на винтиках. Установить второй винчестер можно вместо картридера, но укрепляя его уже непосредственно на корпусе, а не в корзине.
У MSI корзина наиболее сложная из остальных. Чтобы поставить один жёсткий диск, придётся открутить несколько винтиков, расположенных так, что нарочно не придумаешь. Чтобы поставить второй жёсткий диск, придётся снимать вторую часть корзины. А это - ещё шесть винтиков и не самое понятное крепление. Плюсом такой системы будет то, что вы научитесь мыслить пространственно и дисковая подсистема не будет вибрировать.

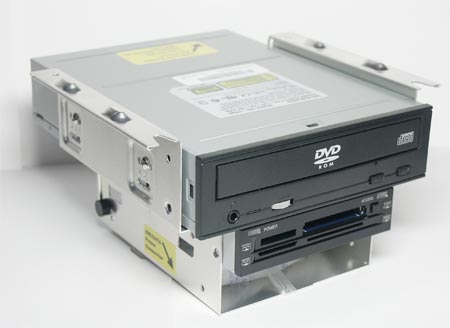

У некоторых моделей платформ Shuttle корзина для жёстких дисков совмещена с корзиной для 5.25" привода. Это одна конструкция, укреплённая на двух винтиках. Снимается она просто, но если в системе установлен картридер, то сначала придётся до него добираться, демонтируя оптический привод, чтобы отключить интерфейсный кабель. Установить винчестер в Barebone Shuttle просто как два байта переслать. В некоторых моделях новых Barebone платформ формата SFF корзина для жёсткого диска уже не совмещена с 5.25" отсеком и снимается ещё проще. Хотя в самых новых моделях Shuttle XPC жёсткие диски устанавливаются в верхней части корпуса, прямо под крышкой, чтобы не влиять на температуру внутри компьютера. Но последнее поколение Shuttle XPC не относится к тем платформам, о которых мы сегодня говорим.
Вентиляция
Бытует ошибочное мнение, что в корпусах формата SFF сложно осуществить вентиляцию. Почему это мнение ошибочно? Да всё очень просто: чем меньше объём корпуса, тем проще его вентилировать. К примеру, один вентилятор размером 80x80x25 мм имеет производительность 40 CFM (кубических футов в минуту), это составляет 1133 литра в минуту. Объём корпуса формата SFF равняется приблизительно 9 литрам. То есть, за одну минуту вентилятор 125 раз перекачает весь внутренний объём корпуса. Если бы мы имели большой компьютерный корпус, то эта цифра была бы намного меньше. В маленьком корпусе формата SFF просчитано не только расположение основных нагревательных элементов, но и аэродинамика и направление воздушных потоков. Вот почему провода там укладываются в шасси, а в боковых стенках проделываются отверстия. Горячему воздуху просто негде скапливаться в таком маленьком корпусе и в итоге всё работает тихо и не перегревается. Все современные Barebone-платформы формата SFF имеют автоматическую регулировку скоростей вентиляторов и защиту от перегрева.
По сравнению с MSI MEGA и Shuttle XPC, у платформ ECS EZ-Buddie вентиляция сделана самым простым образом.

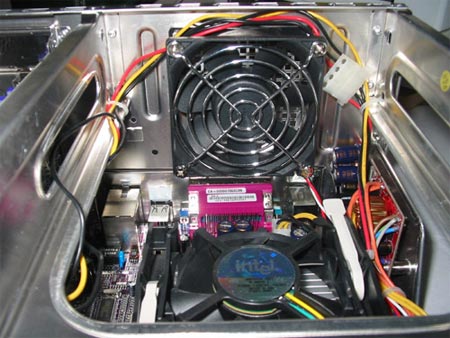

Здесь системный вентилятор, как и в корпусе ATX, располагается возле процессорного гнезда, сверху. На процессоре установлен обычный стандартный кулер и системный вентилятор выбрасывает наружу тёплый воздух, забирая его от процессора и жёсткого диска. Конструкция довольно стандартная, испытанная на корпусах формата ATX и Micro ATX, поэтому справляется за счёт маленького объёма корпуса перегрев системе не грозит. Тем более, что блок питания здесь установлен снаружи.

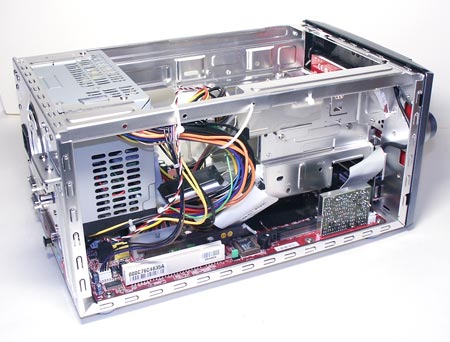

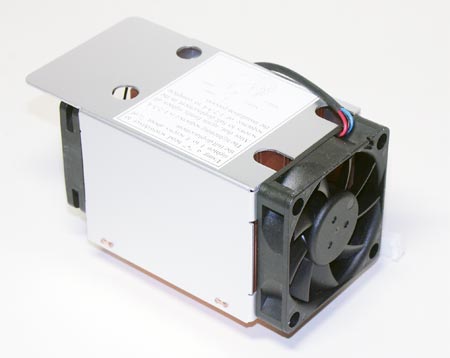

У баребонок MSI MEGA вентиляция и вовсе сделана по каким-то своим соображениям конструкторов. Здесь блок питания, как мы уже говорили, закрывает заднюю стенку платформы и не оказывает никакого влияния на вентиляцию. Потоки воздуха в корпусе проходят поперёк - справа налево. За вентиляцию электроники отвечает оригинальный процессорный кулер с двумя вентиляторами, перегоняющий воздух от одной решётчатой стенки к другой.
Жёсткие диски он не охлаждает. Зато в платформах MSI слот AGP установлен ближе к процессору и вентилятор кулера обдувает видеокарту. А если в компьютер установить длинную плату расширения, то она перекроет собой путь воздуха и вентиляция собьется. Но от перегрева платформы MSI MEGA 180 и MEGA 860 спасают огромные вентиляционные решётки по бокам корпуса.
Поэтому эти компьютеры надо устанавливать на свободном пространстве, желательно которое хорошо проветривается и ни в коем случае не впритык к тумбочке, книгам и любым другим предметам. Минимум - в пяти сантиметров от ближайшей поверхности.

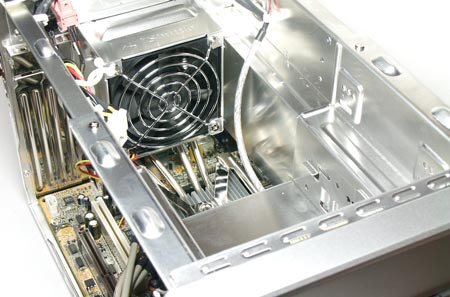

На фоне всего этого конструкция платформ Shuttle выглядит лучше конкурентов. Прежде всего, благодаря патентованной системе охлаждения ICE (Integrated Cooling Engine). Эта система совмещает в себе кулер для процессора и системный вентилятор. Причём, конструкция платформ Shuttle XPC такова, что один и тот же кулер используется как для охлаждения процессоров AMD, так и для процессоров Intel.
Два алюминиевых радиатора располагаются под углом 90 градусов друг к другу. Верхний радиатор охлаждается 80-миллиметровым вентилятором с регулируемой автоматикой скоростью вращения лопастей. Радиаторы соединены четырьмя теплопроводящими трубками, чтобы их температура была одинаковой. Основной вентилятор выгоняет тёплый воздух из корпуса компьютера, одновременно охлаждая процессор. К слову, у ECS EZ-Buddie второго поколения применён такой же процессорный кулер.
Забор воздуха происходит через боковые стенки корпуса, в которых имеются вентиляционные отверстия или установлены решётки, а так же в меньшей части через переднюю панель корпуса. Вентилятор установлен прямо напротив жёсткого диска, так что винчестер охлаждается вполне эффективно. В системах Shuttle XPC графический слот AGP установлен слева от PCI, так что видеокарта располагается прямо возле стенки корпуса и дополнительно охлаждается атмосферным воздухом помещения. Даже установка плат расширения не влияет на эффективность охлаждения за счёт грамотно расположенных вентиляционных отверстий или решёток в боковых стенках корпуса. Некоторые модели barebone-платформ Shuttle имеют всего лишь два вентилятора - системный и на блоке питания. Однако, во многих платформах не удаётся избежать установки активного кулера на северный мост материнской платы. Так что, несмотря на грамотно продуманную вентиляцию, компьютеры, собранные на базе Shuttle XPC, всё же слышно, хотя они и работают очень тихо.
Разобравшись с "настоящим железом", переходим к электронной начинке barebone-платформ.
